近日，澳门云顶国际app在节能窗膜光谱调控研究领域取得重要进展。研发团队提出了一种银纳米线（AgNWs）掺杂铯钨青铜（Cs₀.₃₂WO₃）薄膜新策略，通过构建“AgNWs—Cs₀.₃₂WO₃”协同网络，显著提升了薄膜的全年节能性能。

随着建筑节能和汽车玻璃等领域对节能窗膜需求的不断增加，玻璃的辐射热管理问题日益突出。普通玻璃太阳透射率高，中远红外吸收率也高，夏季大量太阳辐射进入室内，冬季又大量散失室内热量，导致制冷和采暖能耗增加。Cs₀.₃₂WO₃具有优异的近红外遮蔽能力，但自身发射率高、光热转换明显，冬夏都会与室内环境产生较强辐射热交换，限制了其全年节能应用。因此，开发兼具近红外遮蔽、低发射率和高中远红外反射的节能薄膜，已成为建筑节能领域的重要研究方向。

针对传统Cs₀.₃₂WO₃薄膜发射率高、冬季节能不足等难题，研究团队创新性地利用AgNWs的致密网络结构，通过溶液共混工艺将AgNWs与纳米Cs₀.₃₂WO₃浆料复合，构建了低发射率、高中远红外反射的协同网络。该结构有效改善了薄膜的中远红外辐射特性，降低了表面发射率，同时保持了Cs₀.₃₂WO₃的太阳辐射阻挡能力。

实验结果表明，掺杂AgNWs后薄膜发射率可降至0.35以下，中远红外反射率明显提高；在T₅₅₀nm=60%时，薄膜B₁₄₀₀nm达94.8%，B₉₄₀nm为83.6%，中远红外透射率仅4.2%。冬季模拟中，该薄膜玻璃房全天能耗为普通玻璃房的62.4%；夏季模拟中，其室内温度约25℃，明显低于普通玻璃房的32℃，实现了冬夏兼顾的节能效果。

研究表明，该AgNWs掺杂Cs₀.₃₂WO₃薄膜在建筑玻璃、汽车玻璃、节能窗膜等领域具有良好的应用前景，可为全年辐射热管理提供新方案。同时，该研究也为Cs₀.₃₂WO₃薄膜的性能优化和全年节能应用提供了新的研究思路。

该研究第一作者为张四洋，通讯作者为张航研究员，成果发表于国际期刊《Engineered Science》。该研究得到了国家重点研发计划项目和国家自然科学基金基础科学中心项目的支持。

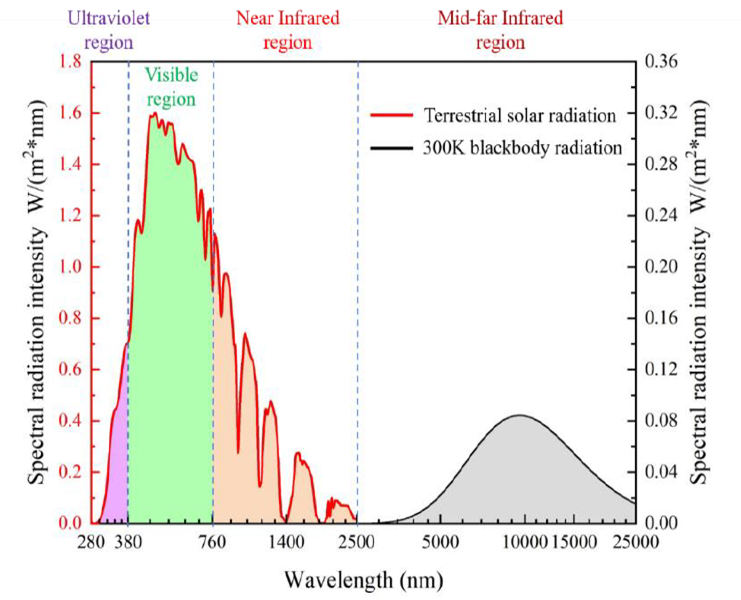

图1 太阳辐射与300 K黑体辐射光谱差异

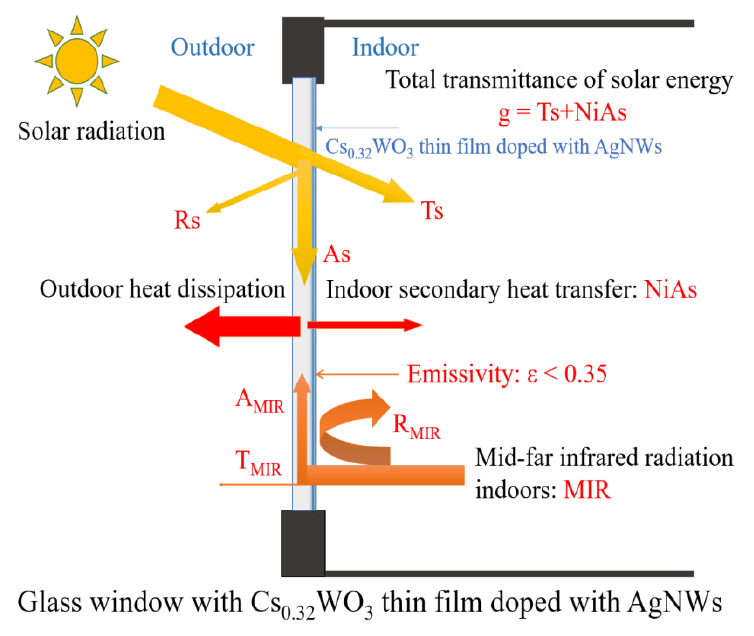

图2 AgNWs掺杂Cs₀.₃₂WO₃薄膜光谱特性示意图

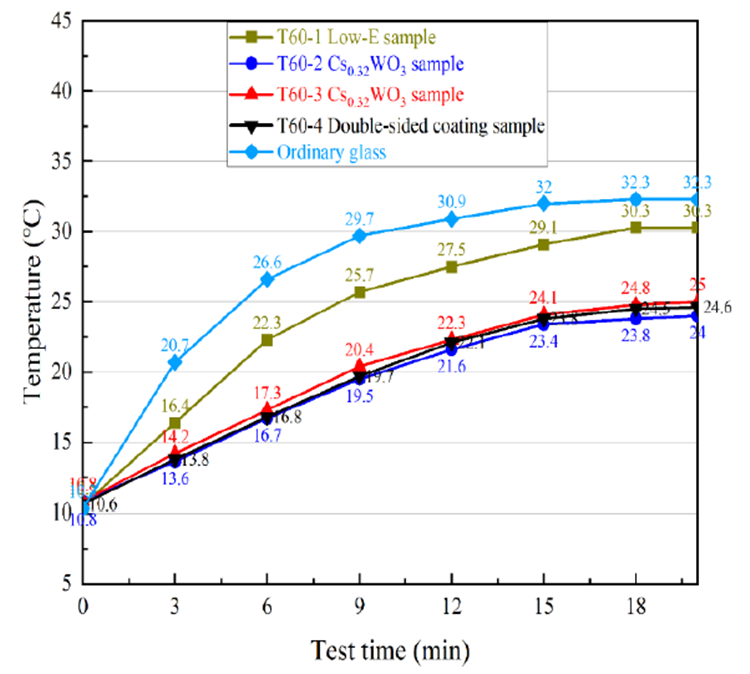

图3 T60系列薄膜玻璃房夏季模拟温升对比
